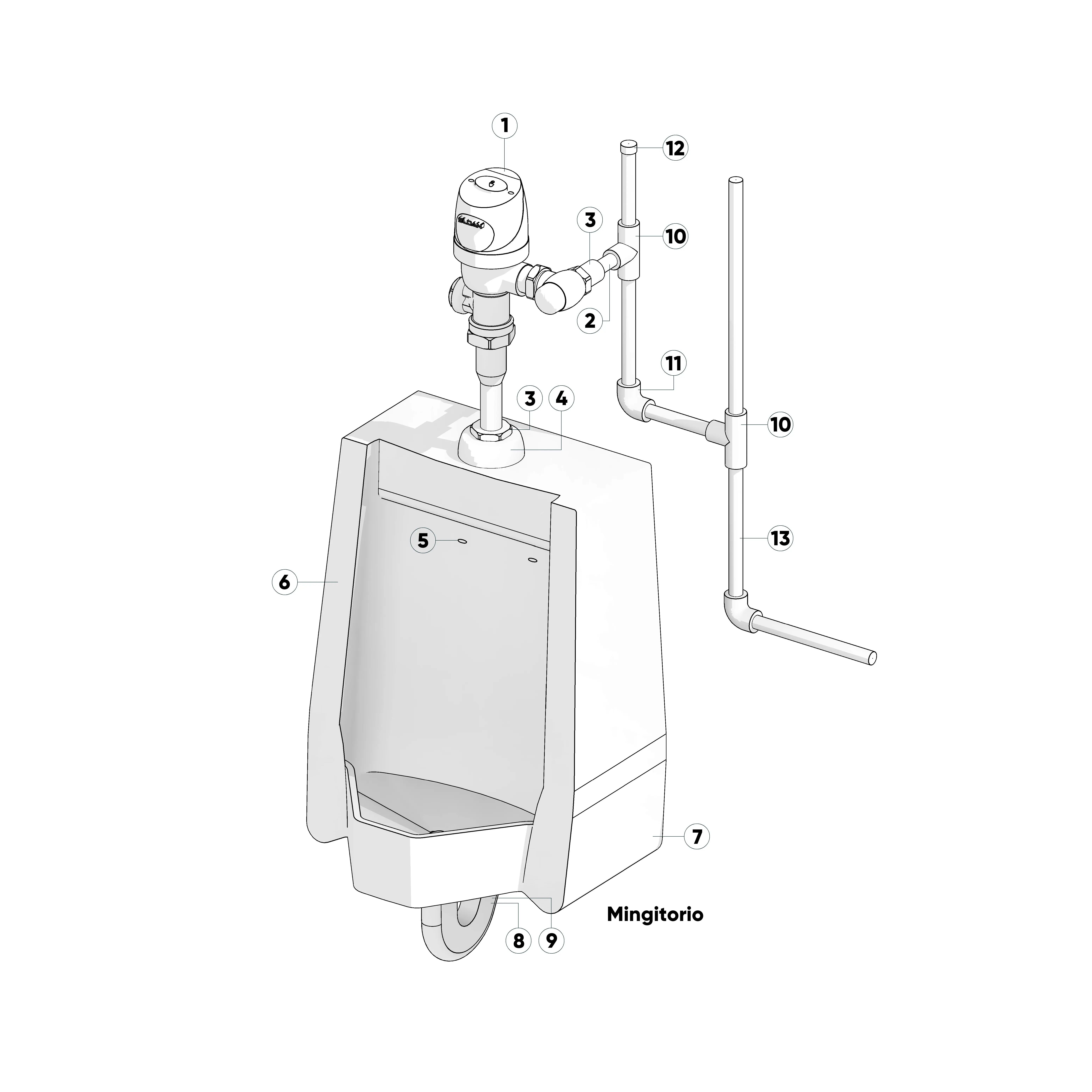

Instalación de Mingitorio
.jpg)
Lista de materiales sugerida para la instalación del mingitorio
Material de Cobre
Fluxómetro Electrónico de Baterías Helvex Fb-185-19-0.5 Cromo
- Material: Latón
- Fluxómetro de sensor electrónico de baterías para mingitorio.
- Niple recto y botón accionador mecanico, con recubrimiento antibacterial.
- Entrada superior para spud de 19 mm.
- Descarga de 0.5 litros por accionamiento.
08221456028
Corresponde al #1 y #3 del diagrama.
Cople Rosca Exterior Nacobre 25mm Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903080
Corresponde al #2 del diagrama.
Reducción Bushing Nacobre 38x25mm Cobre
- Unión de tubos de distintos diámetros.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02556903100
Corresponde al #2 del diagrama. Artículo necesario para instalar el cople.
Mingitorio Cascada Universal Bco 6590001.020
- Mingitorio tradicional para fluxómetro.
- Ideal para instalaciones en serie.
05301145231
Corresponde al #4 #5 #6 #7 y #8 del diagrama. Nota: El mingitorio incluye los números antes mencionados.

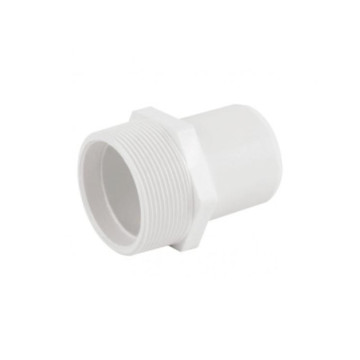

Adaptador Espiga Amanco Sanitario Anger A Galvanizado 40mm 943814 RX Blanco
Bajo peso, fácil y rápida instalación
Alta resistencia al impacto y gran flexibilidad
Bajo coeficiente de rugosidad y paredes lisas para una descarga más rápida.
Larga vida útil
02100813150
Corresponde al #9 del diagrama.

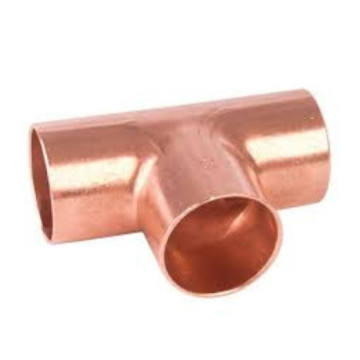

Tee Cobre DE 38
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100º C y una presión de 10 kilogramos.
02656903060
Corresponde al #10 del diagrama.

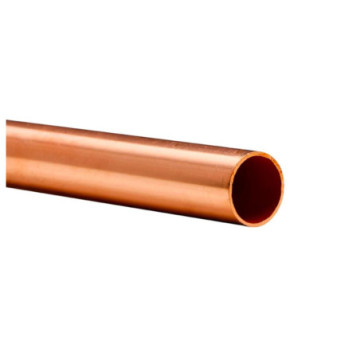

Tubo de Cobre Nacobre Para Agua (m) de 38 Mm.
Resistencia hasta 100 grados y una presión de 10 kilogramos.
Ideal para instalaciones internas o externas.
01000601060
Corresponde al #11 del diagrama. Calcular.
Codo Nacobre 38x90 Cobre
- Material: Cobre.
- Codo rígido para instalaciones hidráulicas, gas y refrigeración.
- Soldable.
- Codo de 38 mm. (1 1/2") x 90°
02306903082
Corresponde al #11 del diagrama. Artículo necesario para instalar el tubo de cobre.
Tapon Capa Cobre DE 38
- Impide la salida de agua, gas o vapor de la tubería.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100º C y una presión de 10 kilogramos.
02606903060
Corresponde al #12 del diagrama.
Nota:
- La altura recomendable para colocar un mingitorio es de 70 centímetros sobre el nivel de piso.
Material Tuboplus
Fluxómetro Electrónico de Baterías Helvex Fb-185-19-0.5 Cromo
- Material: Latón
- Fluxómetro de sensor electrónico de baterías para mingitorio.
- Niple recto y botón accionador mecanico, con recubrimiento antibacterial.
- Entrada superior para spud de 19 mm.
- Descarga de 0.5 litros por accionamiento.
08221456028
Corresponde al #1 y #3 del diagrama.
Conector Macho Tuboplus 32x1 200055 Verde
- Cuenta con capa interior AB antibacterias que evita la reproducción de microorganismos.
- Una capa exterior uv ultravioleta que protege la instalación de los rayos solares.
- Diseñada para transporte de agua potable fría y caliente y aire comprimido.
- Soporta el congelamiento del agua y temperaturas del agua que van desde -5° C hasta 90° C.
- Mayor resistencia a la
02339925016
Corresponde al #2 del diagrama.
Reducción Tuboplus 50x32mm 200145 Verde
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02559910025
Corresponde al #2 del diagrama. Artículo necesario para instalar el cople.
Mingitorio Cascada Universal Bco 6590001.020
- Mingitorio tradicional para fluxómetro.
- Ideal para instalaciones en serie.
05301145231
Corresponde al #4 #5 #6 #7 y #8 del diagrama. Nota: El mingitorio incluye los números antes mencionados.
Adaptador Espiga Amanco Sanitario Anger A Galvanizado 40mm 943814 RX Blanco
Bajo peso, fácil y rápida instalación
Alta resistencia al impacto y gran flexibilidad
Bajo coeficiente de rugosidad y paredes lisas para una descarga más rápida.
Larga vida útil
02100813150
Corresponde al #9 del diagrama.
Tee Tuboplus de 50 mm 200182
- Conexión con todos los lados lisos y del mismo diámetro.
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
02659910025
Corresponde al #10 del diagrama.

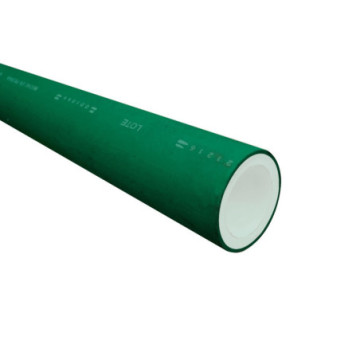

Tuboplus Clase 16 50mmx4m 200228
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
01009910025
Corresponde al #11 del diagrama. Calcular.
Codo Tuboplus de 50x90 200018
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02309915025
Corresponde al #11 del diagrama. Artículo necesario para instalar el tuboplus.

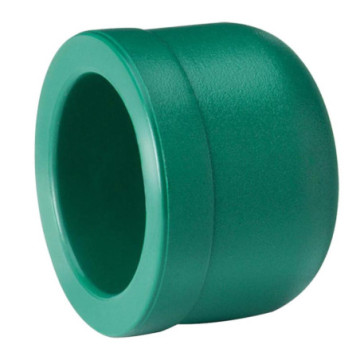

Tapón de 50mm Tuboplus 200159 Verde
- Impide la salida de agua de la instalación.
- Las piezas son unidas por termofusión, proceso que las convierte en una sola pieza.
- Cero fugas, seguridad total en las uniones.
- Soporte a temperaturas extremas de agua (-5°,90° C).
- Alta resistencia a la presión del agua (24kg/cm² a temperatura ambiente 20° C).
- Alta resistencia a los impactos, no se deforma
02609910025
Corresponde al #12 del diagrama.
Nota:
- La altura recomendable para colocar un mingitorio es de 70 centímetros sobre el nivel de piso.
Material de CPVC
Fluxómetro Electrónico de Baterías Helvex Fb-185-19-0.5 Cromo
- Material: Latón
- Fluxómetro de sensor electrónico de baterías para mingitorio.
- Niple recto y botón accionador mecanico, con recubrimiento antibacterial.
- Entrada superior para spud de 19 mm.
- Descarga de 0.5 litros por accionamiento.
08221456028
Corresponde al #1 y #3 del diagrama.
Adaptador Macho de Cpvc Futura 25mm Con Inserto Metálico 26-f8136ib-010 Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02100415015
Corresponde al #2 del diagrama.
Reducción Bushing Futura 38x25mm 26-f8137-211 Azul
- Ideal para instalaciones hidráulicas, material resistente a la alta presión del agua, fácil de instalar.
- Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
- Resistente a los rayos UV del sol, gracias a su pigmentación azul.
- Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02550410045
Corresponde al #2 del diagrama. Artículo necesario para instalar el cople.
Mingitorio Cascada Universal Bco 6590001.020
- Mingitorio tradicional para fluxómetro.
- Ideal para instalaciones en serie.
05301145231
Corresponde al #4 #5 #6 #7 y #8 del diagrama. Nota: El mingitorio incluye los números antes mencionados.
Adaptador Espiga Amanco Sanitario Anger A Galvanizado 40mm 943814 RX Blanco
Bajo peso, fácil y rápida instalación
Alta resistencia al impacto y gran flexibilidad
Bajo coeficiente de rugosidad y paredes lisas para una descarga más rápida.
Larga vida útil
02100813150
Corresponde al #9 del diagrama.
Tee Cpvc 38mm
- Ideal para instalaciones hidráulicas, material resistente a la alta presión del agua, fácil de instalar.
- Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
- Resistente a los rayos UV del sol, gracias a su pigmentación azul.
- Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02650410025
Corresponde al #10 del diagrama.

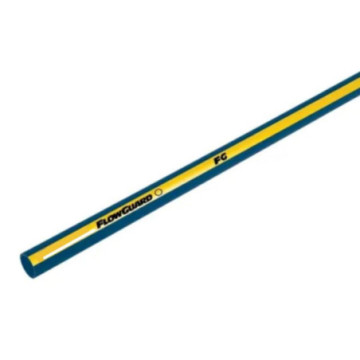

Tubo Cpvc Fgg 38mmx6.10m Rd-13.5 Azul 09-1506-ret
- Envío foráneo: Fletera
01000415031
Corresponde al #11 del diagrama. Calcular.
Codo de 90° de Cpvc Futura 38 mm Azul
- Material: CPVC.
- Se puede utilizar para agua caliente y fría.
02300410025
Corresponde al #11 del diagrama. Artículo necesario para instalar el tubo de CPVC.
Tapa Cpvc Futura 38mm 26-f8147-015 Azul
- La estructura lisa permite ajustarlo a presión para proteger las entradas de la tubería.
- Impide fugas de agua en tuberías.
- Ideal para instalaciones hidráulicas, material resistente a la alta presión del agua, fácil de instalar.
- Resistente a los rayos UV del sol, gracias a su pigmentación azul.
- Tiene una alta capacidad para aguantar las variaciones de presión
02600410025
Corresponde al #12 del diagrama.
Nota:
- La altura recomendable para colocar un mingitorio es de 70 centímetros sobre el nivel de piso.
