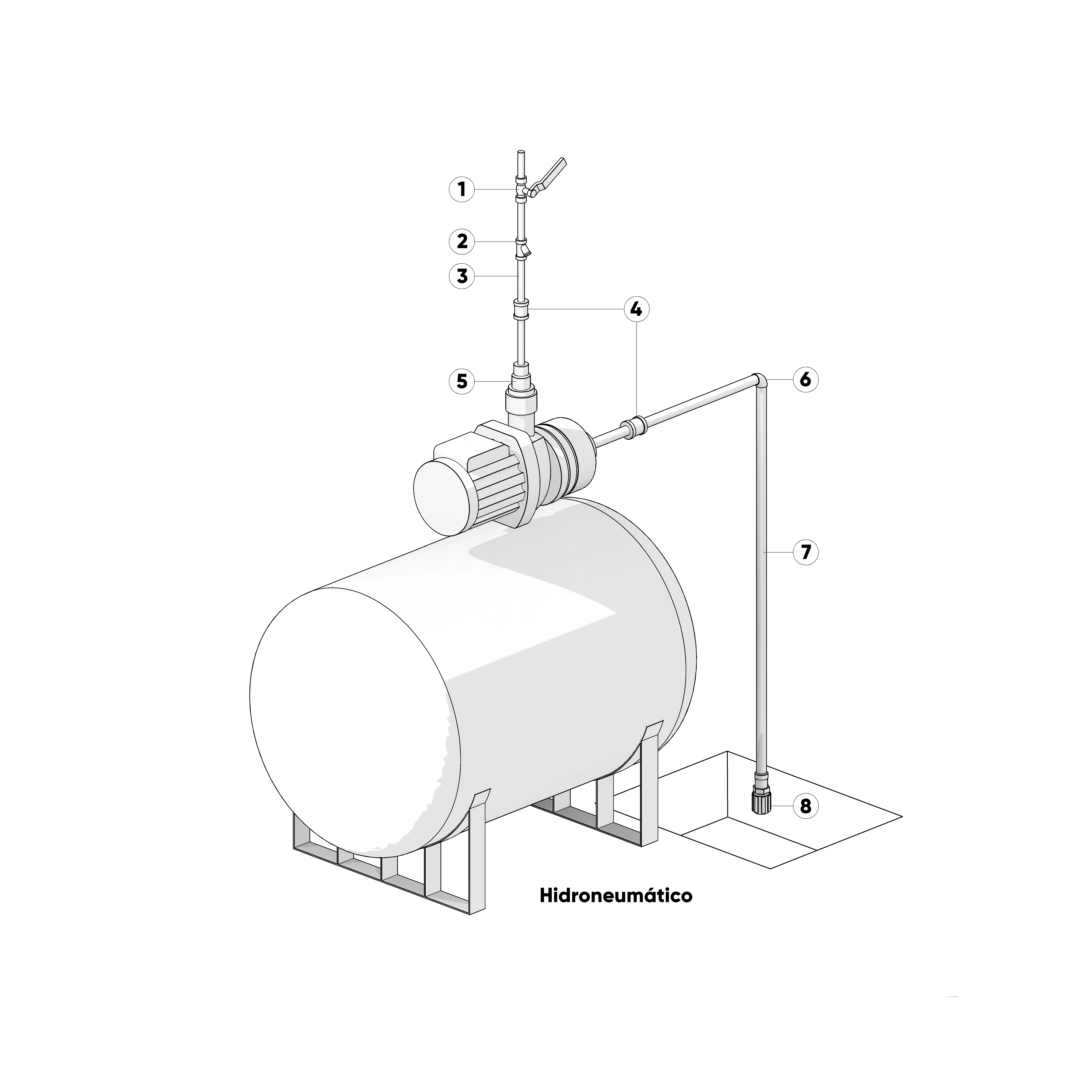

Instalación del Hidroneumático
.jpg)
Lista de materiales sugerida para la instalación de hidroneumático
Material de Cobre
Válvula de Esfera Urrea Roscable 555.13
- Servicio S.W.P. servicio W.O.G.
- Paso completo.
- Bola de latón cromado.
- Cierre de bronce a teflon.
- Extremos roscables (npt).
- Cuerpo niquelado.
03500125010
Corresponde al #1 del diagrama.
Retención Vertical Urrea 45n.13 Bronce
- Retención vertical u horizontal.
- Resorte de acero inoxidable.
- Cierre buna-n a bronce.
- Extremos roscables.
03450174005
Corresponde al #2 del diagrama.
Cople Rosca Exterior Nacobre 13mm Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903060
Corresponde al #1 y #2 del diagrama. Artículo necesario para instalar el hidroneumático.
Tubo de Cobre Nacobre Para Agua (m) de 13 Mm.
Resistencia hasta 100 grados y una presión de 10 kilogramos.
Ideal para instalaciones internas o externas.
01000601020
Corresponde al #3 del diagrama. Calcular.
Tuerca Unión de Cobre Nacobre de 13
- Utilizada para unir tubos.
- Cierre hermético.
- Resistencia a la humedad y abrasión.
- Tuerca unión rígida para instalaciones hidráulicas, gas y refrigeración.
02756903020
Corresponde al #4 del diagrama.
Tuerca Unión de Cobre Nacobre de 25
- Utilizada para unir tubos.
- Cierre hermético.
- Resistencia a la humedad y abrasión.
- Tuerca unión rígida para instalaciones hidráulicas, gas y refrigeración.
02756903040
Corresponde al #4 del diagrama. Artículo necesario para instalar la tuerca unión.
Reducción Bushing Nacobre 25x13mm Cobre
- Unión de tubos de distintos diámetros.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02556903040
Corresponde al #5 del diagrama.
Codo Nacobre 25x90 Cobre
- Material: Cobre.
- Codo rígido para instalaciones hidráulicas, gas y refrigeración.
- Soldable.
- Codo de 25 mm. (1") x 90°
02306903080
Corresponde al #6 del diagrama.
Tubo de Cobre Nacobre Para Agua (m) de 25 Mm.
Resistencia hasta 100 grados y una presión de 10 kilogramos.
Ideal para instalaciones internas o externas.
01000601040
Corresponde al #7 del diagrama. Calcular.
Check Pichancha Yacht Otto 25 Tm3600g-1
- Válvula pichancha servicio pesado.
- Embolo de gravedad sello metal-nitrilo.
- Total latón estampado.
- Rango de trabajo: 0ºC-90ºC
- Hasta 180 lbs.
- Temperatura máxima de trabajo: 110°C
- Temperatura minima de trabajo: -20°C
03109920125
Corresponde al #8 del diagrama.

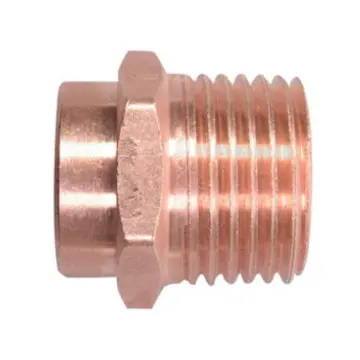

Cople Rosca Exterior Nacobre 25mm Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903080
Corresponde al #8 del diagrama. Artículo necesario para instalar la check pichancha.
Nota:
- En la entrada del Hidroneumatico se colocara un cople cobre R/exterior de 25 mm y en la salida se colocará una reduccion bushing negra de 25 x 13 mm junto con un cople cobre R/exterior de 13 mm.
Material Tuboplus
Válvula de Esfera Urrea Roscable 555.13
- Servicio S.W.P. servicio W.O.G.
- Paso completo.
- Bola de latón cromado.
- Cierre de bronce a teflon.
- Extremos roscables (npt).
- Cuerpo niquelado.
03500125010
Corresponde al #1 del diagrama.
Retención Vertical Urrea 45n.13 Bronce
- Retención vertical u horizontal.
- Resorte de acero inoxidable.
- Cierre buna-n a bronce.
- Extremos roscables.
03450174005
Corresponde al #2 del diagrama.
Conector Macho Tuboplus 20x1/2 200051 Verde
- Cuenta con capa interior AB antibacterias que evita la reproducción de microorganismos.
- Una capa exterior uv ultravioleta que protege la instalación de los rayos solares.
- Diseñada para transporte de agua potable fría y caliente y aire comprimido.
- Soporta el congelamiento del agua y temperaturas del agua que van desde -5° C hasta 90° C.
- Mayor resistencia a la
02339925005
Corresponde al #1 y #2 del diagrama. Artículo necesario para instalar el hidroneumático.
Tuboplus Clase 16 32mmx4m 200226
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
01009910015
Corresponde al #3 del diagrama. Calcular.
Tuerca Unión Tuboplus 20x20 mm 200232 Verde
- Unión doble extremo termofusionable.
- Bujes termofusionable de PPR color verde, contratuerca metálica.
- Unión por termofusión en ambos extremos.
- Para uso en agua.
02759910005
Corresponde al #4 del diagrama.
Tuerca Unión Tuboplus 32x32 mm 200234 Verde
- Unión doble extremo termofusionable.
- Bujes termofusionable de PPR color verde, contratuerca metálica.
- Unión por termofusión en ambos extremos.
- Para uso en agua.
- Temperatura máxima de trabajo: 60º C.
- Presión máxima de trabajo:
- 0 Kg/cm2 a 20°C
- 10 kg/cm2 a 60°C
02759910015
Corresponde al #4 del diagrama. Artículo necesario para instalar la tuerca unión.
Reducción Tuboplus 32x20mm 200141 Verde
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02559910015
Corresponde al #5 del diagrama.
Codo Tuboplus de 32x90 200016
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02309915015
Corresponde al #6 del diagrama.
Tuboplus Clase 16 20mmx4m 200224
Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzado Sistema de
01009910005
Corresponde al #7 del diagrama. Calcular.
Check Pichancha Yacht Otto 25 Tm3600g-1
- Válvula pichancha servicio pesado.
- Embolo de gravedad sello metal-nitrilo.
- Total latón estampado.
- Rango de trabajo: 0ºC-90ºC
- Hasta 180 lbs.
- Temperatura máxima de trabajo: 110°C
- Temperatura minima de trabajo: -20°C
03109920125
Corresponde al #8 del diagrama.
Conector Macho Tuboplus 32x1 200055 Verde
- Cuenta con capa interior AB antibacterias que evita la reproducción de microorganismos.
- Una capa exterior uv ultravioleta que protege la instalación de los rayos solares.
- Diseñada para transporte de agua potable fría y caliente y aire comprimido.
- Soporta el congelamiento del agua y temperaturas del agua que van desde -5° C hasta 90° C.
- Mayor resistencia a la
02339925016
Corresponde al #8 del diagrama. Artículo necesario para instalar la check pichancha.
Nota:
- En la entrada del Hidroneumatico se colocara un conector macho 32x1 tplus y en la salida se colocará una reduccion bushing negra de 25 x 13 mm junto con un conector macho 20x1/2 Tplus.
Material de CPVC
Válvula de Esfera Urrea Roscable 555.13
- Servicio S.W.P. servicio W.O.G.
- Paso completo.
- Bola de latón cromado.
- Cierre de bronce a teflon.
- Extremos roscables (npt).
- Cuerpo niquelado.
03500125010
Corresponde al #1 del diagrama.
Retención Vertical Urrea 45n.13 Bronce
- Retención vertical u horizontal.
- Resorte de acero inoxidable.
- Cierre buna-n a bronce.
- Extremos roscables.
03450174005
Corresponde al #2 del diagrama.
Adaptador Macho de Cpvc Futura 13mm Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02100420005
Corresponde al #1 y #2 del diagrama. Artículo necesario para instalar el hidroneumático.
Tubo Cpvc Fgg 13mm 6.10m Rd-13.5 09-0506-ret Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
01000415006
Corresponde al #3 del diagrama. Calcular.
Tuerca Unión de Cpvc Futura de 13 mm Azul
- Para agua fría y caliente.
- Utilizada para unir tubos de CPVC.
02750410005
Corresponde al #4 del diagrama.
Tuerca Unión de Cpvc Futura de 25 mm Azul
- Para agua fría y caliente.
- Utilizada para unir tubos de CPVC.
02750410015
Corresponde al #4 del diagrama. Artículo necesario para instalar la tuerca unión.
Reducción Bushing Futura 25x13mm 26-f8137-130 Azul
- Ideal para instalaciones hidráulicas, material resistente a la alta presión del agua, fácil de instalar.
- Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
- Resistente a los rayos UV del sol, gracias a su pigmentación azul.
- Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02550410010
Corresponde al #5 del diagrama.
Codo de 90ordm de Cpvc Durman 25 mm Beige O Azul
- Material: CPVC.
- Se puede utilizar para agua caliente y fría.
- Resistencia a altas temperaturas de hasta 82º C y presión de hasta 9 Kg.
02300410015
Corresponde al #6 del diagrama.
Tubo Cpvc Fgg 25mm 6.10m Rd-13.5 09-1006-ret Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
01000415016
Corresponde al #7 del diagrama. Calcular.
Check Pichancha Yacht Otto 25 Tm3600g-1
- Válvula pichancha servicio pesado.
- Embolo de gravedad sello metal-nitrilo.
- Total latón estampado.
- Rango de trabajo: 0ºC-90ºC
- Hasta 180 lbs.
- Temperatura máxima de trabajo: 110°C
- Temperatura minima de trabajo: -20°C
03109920125
Corresponde al #8 del diagrama.
Adaptador Macho de Cpvc Futura 25mm 26-f8136-010 Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02100420015
Corresponde al #8 del diagrama. Artículo necesario para instalar la check pichancha.
Nota:
- Nota: En la entrada del Hidroneumatico se colocara un adaptador macho CPVC 25 mm azul y en la salida se colocará una reduccion bushing negra de 25 x 13 mm junto con un adaptador macho CPVC 13mm azul.
