Línea de llenado para Tanque Estacionario
.jpg)

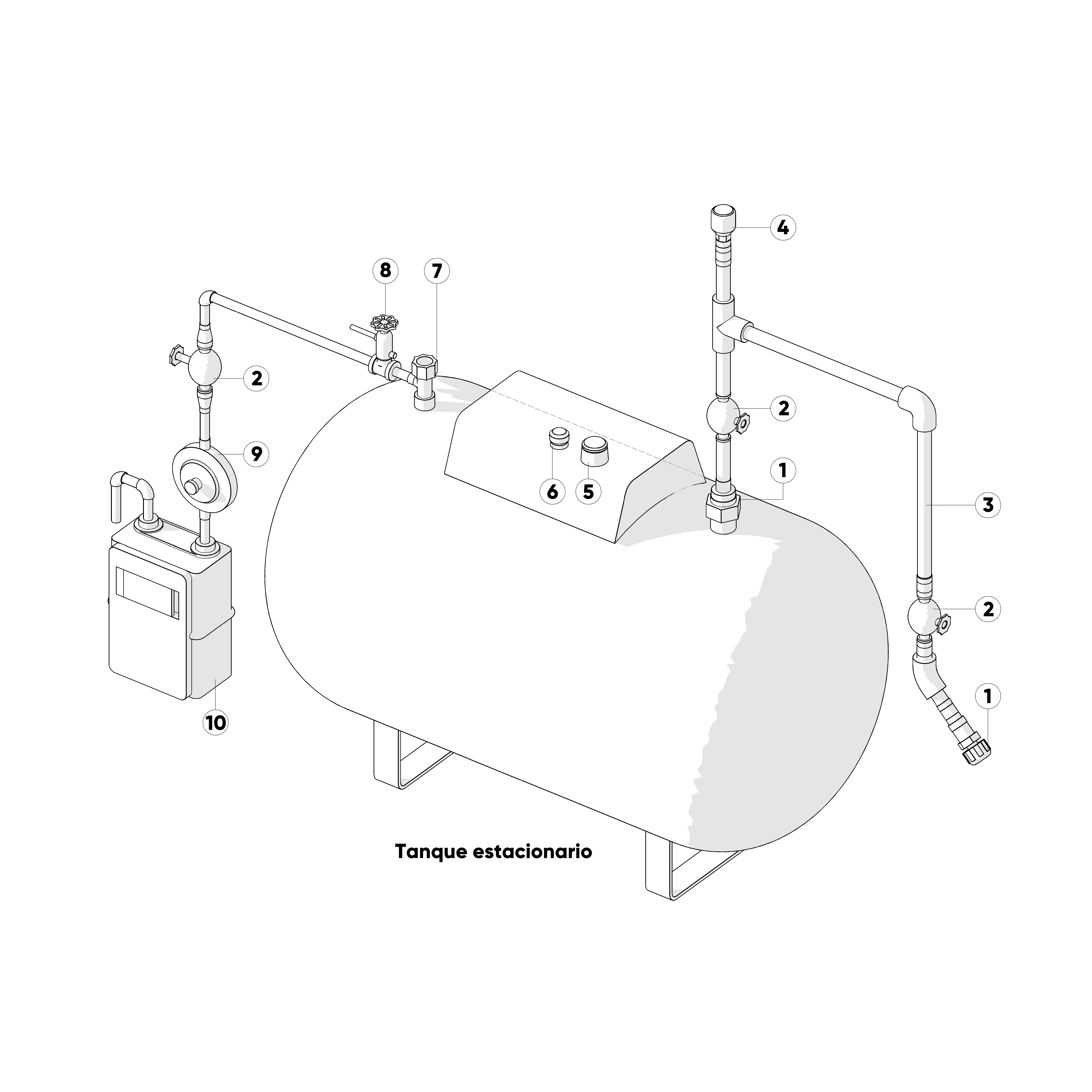

Lista de materiales sugerida para la instalación de la línea de llenado del tanque estacionario.
Válvula de Llenado Iusa 311809 32mm Para Tanque de Gas de 300lts Bronce
- Fabricada en latón.
- Material de gran calidad.
- Gran desempeño y durabilidad.
- Diseño de alta calidad.
16029920001
Corresponde al #1 del diagrama.
Válvula de Globo Recta Roscada Cms International de 19 51014005 Azul
- Está diseñadas para brindar un sellado hermético en servicio continuo.
- Su compuerta giratoria impide que el sello se arrastre sobre el asiento, lo cual reduce su desgaste y alarga la vida útil de la válvula.
- Los materiales de construcción hacen de las válvulas CMS un elemento seguro dentro del sistema ya que muestran óptimo funcionamiento con una gran variedad d
16029940015
Corresponde al #2 del diagrama.
Tubo de Cobre Nacobre Para Gas (l) de 19 Mm
Resistencia hasta 100 grados y una presión de 10 kilogramos.
Ideal para instalaciones internas o externas.
01000601130
Corresponde al #3 del diagrama. Calcular.
Valv Relevo Hidrost 13 400psi Rego 3129l 1005104 Tatsa
Tee Cobre R/interior Lado 19
Verificar existencia. Presione para más información.
- Unión de tubos.
- Con un lado roscable y el resto soldable.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.<
02656903690
Corresponde al #4 del diagrama. Artículo necesario para instalar la válvula de relevo hidrostático.
Reducción Bushing Cifunsa 19x13mm Negro
- Para instalaciones hidráulicas domésticas o comerciales.
- Permite unir dos tubos roscados de un diámetro distinto.
- Resistente a la presión, su diseño es adecuado para instalarlo de manera rápida y sencilla, previniendo goteras y filtraciones.
02550909070
Corresponde al #4 del diagrama. Artículo necesario para instalar la válvula de relevo hidrostático.
Válvula de Seguridad Iusa Tipo Externo Para Tanque de Almacenamiento de Gas L.p. V-2007 Bronce
- Cuerpo de latón.
- Aleación 377.
- Tipo cápsula en la parte externa del tanque.
- Capacidad de desfogue 41 m3/min.
- Para conexión de 3/4" certificada ante UL.
16029920025
Corresponde al #5 del diagrama.
Válvula de Servicio Para Tanque Estacionario de Gas L.p. Iusa V-2043-26 Bronce
- Cuerpo de latón forjado.
- Maneral de aluminio.
- Vena (dip tube) de latón.
- La longitud de la vena puede ajustar a la necesidad del tanque.
- Es para alta y baja presión.
16029930015
Corresponde al #7 del diagrama.
Cople Con Rosca Exterior Reducida Nacobre 19x13 Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903210
Corresponde al #7 del diagrama. Artículo necesario para instalar la válvula de servicio.
Regulador Cms International P-eg-011 Ga51264147 13mm Rojo
- Entrada: 1/2".
- Salida: 1/2".
- Presión de salida: 1.4 Kg/cm.
- Rango de calibración: 0.35-2.4 Kg/cm.
- Máxima presión de entrada: 17.5 Kg/cm.
- Tipo: Alta presión.
16029942120
Corresponde al #8 del diagrama.
Regulador S19 L.p. Cms International19x25 Lobo Negro
- Conexión (pulg.):
- Entrada: 3/4.
- Salida: 1.
- Presión de salida: 11 pulg. CA
- Rango de calibración: 9-13 pulg. CA
- Máxima presión de entrada: 17.5 Kg/cm.
- Capacidad: 922,470 BTU/h - 10 M/h.
- Tipo: Baja presión alto consumo etapa única.
16029942020
Corresponde al #9 del diagrama.
Reducción Bushing Cifunsa 25x13mm Negro
- Para instalaciones hidráulicas domésticas o comerciales.
- Permite unir dos tubos roscados de un diámetro distinto.
- Resistente a la presión, su diseño es adecuado para instalarlo de manera rápida y sencilla, previniendo goteras y filtraciones.
02550909100
Corresponde al #9 del diagrama. Artículo necesario para instalar el regulador.
Cople Rosca Exterior Nacobre 19mm Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903070
Corresponde al #2 #8 #9 y #10 del diagrama.
Medidor Kumho Kg-2 Gas LP 4104088 Tatsa
- El medidor de gas pequeño más adecuado (GLP, GN, aire, gas nitrógeno, gas inerte también disponible).
- El caudal máximo de 2.5 m3 es una de las características más importantes en consideración del tamaño del medidor.
- El tiempo de envejecimiento suficiente de los componentes garantiza una larga vida útil.
- El sistema de desplazamiento de la válvula consta de un cigüeña
16029912020
Corresponde al #10 del diagrama.
Codo Nacobre 13x90 Cobre
- Material: Cobre.
- Codo rígido para instalaciones hidráulicas, gas y refrigeración.
- Soldable.
- 1/2" (13mm) X 90º.
02306903060
Corresponde al #10 del diagrama. Artículo necesario para instalar el medidor de gas.
Nota:
- El #6 Carátula de indicador de nivel está incluida en el tanque estacionario.
