Instalación de Línea de Bombeo
.jpg)
Lista de materiales sugerida para la instalación de la línea de bombeo
Material de Cobre
Check Pichancha Valmex 38mm Con Rejilla en Acero Inoxidable 20.105
Verificar existencia. Presione para más información.
- Cuerpo de latón forjado.
- Rejilla de acero inoxidable.
- Obturador de latón.
03109950035
Corresponde al #1 del diagrama.
Cople Rosca Exterior Nacobre 38mm Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903082
Corresponde al #2 del diagrama.
Reducción Campana Nacobre 38x25mm Cobre
- Unión de tubos de distintos diámetros.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02556903320
Corresponde al #3 del diagrama.
Cople Rosca Exterior Nacobre 25mm Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903080
Corresponde al #4 del diagrama.
Codo Rosca Interio Nacobre de 25 Cobre
- Material: Cobre.
- Codo rígido de 1 para instalaciones hidráulicas y gas.
- Conducción de agua fría y caliente.
- Rosca interior.
02306903140
Corresponde al #5 del diagrama.
Tuerca Unión de Cobre Nacobre de 25
- Utilizada para unir tubos.
- Cierre hermético.
- Resistencia a la humedad y abrasión.
- Tuerca unión rígida para instalaciones hidráulicas, gas y refrigeración.
02756903040
Corresponde al #6 del diagrama.
Tuerca Unión de Cobre Nacobre de 19
- Utilizado para unir tubos.
- Cierre hermético.
- Resistencia a la humedad y abrasión.
- Tuerca unión rígida para instalaciones hidráulicas, gas y refrigeración.
02756903030
Corresponde al #7 del diagrama.
Yee de Cobre Nacobre de 25
- Yee rígida para instalaciones hidráulicas, gas y refrigeración.
02856903030
Corresponde al #8 del diagrama.
Tapon Capa Cobre DE 19
- Impide la salida de agua, gas o vapor de la tubería.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100º C y una presión de 10 kilogramos.
02606903030
Corresponde al #9 del diagrama.
Retención Columpio Urrea 85n.19 Bronce
- Servicio W.O.G.
- Retención tipo columpio.
- Cierre de buna-N bronce.
- Extremos roscables (NPT).
03450106030
Corresponde al #10 del diagrama.
Válvula de Compuerta Roscable Urrea Fig. 83 de 19 Bronce
- Servicio W.O.G.
- Cabeza roscada.
- Vástago no ascendente.
- Cuña sólida.
- Cierre de bronce a bronce.
- Extremos roscables.
03500108300
Corresponde al #11 del diagrama.
Cople Rosca Exterior Nacobre 19mm Cobre
- Unión de tubos.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02356903070
Corresponde al #10 y #11 del diagrama. Artículo necesario para instalar la línea de llenado.
Codo Nacobre 19x45 de Cobre
- Material: Cobre.
- Codo rígido para instalaciones hidráulicas, gas y refrigeración.
- Soldable.
02306903030
Corresponde al #12 del diagrama.
Reducción Campana Nacobre 25x19mm Cobre
- Unión de tubos de distintos diámetros.
- Conexión rígida para instalaciones hidráulicas, gas y refrigeración.
- Resistencia hasta 100 grados y una presión de 10 kilogramos.
02556903270
Corresponde al #13 del diagrama.

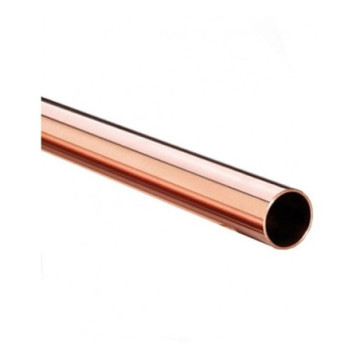

Tubo de Cobre Nacobre Para Agua (m) de 38 Mm.
Resistencia hasta 100 grados y una presión de 10 kilogramos.
Ideal para instalaciones internas o externas.
01000601060
Artículo necesario para instalar la línea de llenado. Calcular.
Tubo de Cobre Nacobre Para Agua (m) de 25 Mm.
Resistencia hasta 100 grados y una presión de 10 kilogramos.
Ideal para instalaciones internas o externas.
01000601040
Artículo necesario para instalar la línea de llenado. Calcular.
Tubo de Cobre Nacobre Para Agua (m) de 19 Mm.
Resistencia hasta 100 grados y una presión de 10 kilogramos.
Ideal para instalaciones internas o externas.
01000601030
Artículo necesario para instalar la línea de llenado. Calcular.
Nota:
- En la succión de la bomba se coloca una reducción Bushing negra de 32x25mm, junto con un cople cobre R/exterior de 25.
- De igual manera en la salida de la bomba se colocará una reduccion Bushing negra 25x19mm, junto con un cople cobre R/exterior de 19.
- Estas medidas van a variar según el caballaje de la bomba.
Material Tuboplus
Check Pichancha Valmex 38mm Con Rejilla en Acero Inoxidable 20.105
Verificar existencia. Presione para más información.
- Cuerpo de latón forjado.
- Rejilla de acero inoxidable.
- Obturador de latón.
03109950035
Corresponde al #1 del diagrama.
Conector Macho Tuboplus 50x1-1/2 200058 Verde
- Cuenta con capa interior AB antibacterias que evita la reproducción de microorganismos.
- Una capa exterior uv ultravioleta que protege la instalación de los rayos solares.
- Diseñada para transporte de agua potable fría y caliente y aire comprimido.
- Soporta el congelamiento del agua y temperaturas del agua que van desde -5° C hasta 90° C.
- Mayor resistencia a la
02339925025
Corresponde al #2 del diagrama.
Reducción Tuboplus 50x32mm 200145 Verde
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02559910025
Corresponde al #3 del diagrama.
Conector Macho Tuboplus 32x1 200055 Verde
- Cuenta con capa interior AB antibacterias que evita la reproducción de microorganismos.
- Una capa exterior uv ultravioleta que protege la instalación de los rayos solares.
- Diseñada para transporte de agua potable fría y caliente y aire comprimido.
- Soporta el congelamiento del agua y temperaturas del agua que van desde -5° C hasta 90° C.
- Mayor resistencia a la
02339925016
Corresponde al #4 del diagrama.
Codo 90 º Rosca Interior Tuboplus 32x1 200025 Verde
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02309930017
Corresponde al #5 del diagrama.
Tuerca Unión Tuboplus 32x32 mm 200234 Verde
- Unión doble extremo termofusionable.
- Bujes termofusionable de PPR color verde, contratuerca metálica.
- Unión por termofusión en ambos extremos.
- Para uso en agua.
- Temperatura máxima de trabajo: 60º C.
- Presión máxima de trabajo:
- 0 Kg/cm2 a 20°C
- 10 kg/cm2 a 60°C
02759910015
Corresponde al #6 del diagrama.
Tuerca Unión Tuboplus 25x25 mm 200233 Verde
- Unión doble extremo termofusionable.
- Bujes termofusionable de PPR color verde, contratuerca metálica.
- Unión por termofusión en ambos extremos.
- Para uso en agua.
- Temperatura máxima de trabajo: 60º C.
- Presión máxima de trabajo:
- 0 Kg/cm2 a 20°C
- 10 kg/cm2 a 60°C
02759910010
Corresponde al #7 del diagrama.
Yee Galvanizada Mueller de 19
- Yee rígida para instalaciones hidráulicas, gas y refrigeración.
- Alta resistencia a los esfuerzos de expansión, contracción y choque de la tuberia.
- Tolerancia para espesor de metal.
- Tolerancias de centro a extremo.
- Galvanizado.
02850905030
Corresponde al #8 del diagrama.
Tapón Macho Cifunsa Galvanizado 19mm Gris
- La estructura roscable permite ajustarlo a presión para proteger las entradas de la tubería.
- Impide fugas de agua en tuberías.
- Para instalaciones hidráulicas domésticas o comerciales.
- Resistente a la presión, su diseño es adecuado para instalarlo de manera rápida y sencilla, previniendo goteras y filtraciones.
02600905130
Corresponde al #9 del diagrama.
Retención Columpio Urrea 85n.19 Bronce
- Servicio W.O.G.
- Retención tipo columpio.
- Cierre de buna-N bronce.
- Extremos roscables (NPT).
03450106030
Corresponde al #10 del diagrama.
Válvula de Compuerta Roscable Urrea Fig. 83 de 19 Bronce
- Servicio W.O.G.
- Cabeza roscada.
- Vástago no ascendente.
- Cuña sólida.
- Cierre de bronce a bronce.
- Extremos roscables.
03500108300
Corresponde al #11 del diagrama.
Conector Macho Tuboplus 25x3/4 200054 Verde
- Cuenta con capa interior AB antibacterias que evita la reproducción de microorganismos.
- Una capa exterior uv ultravioleta que protege la instalación de los rayos solares.
- Diseñada para transporte de agua potable fría y caliente y aire comprimido.
- Soporta el congelamiento del agua y temperaturas del agua que van desde -5° C hasta 90° C.
- Mayor resistencia a la
02339925012
Corresponde al #8 #10 y #11 del diagrama. Artículo necesario para instalar la línea de llenado.
Codo Tuboplus de 25x45 200006
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02309910010
Corresponde al #12 del diagrama.
Reducción Tuboplus 32x25mm 200142 Verde
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
02559910016
Corresponde al #13 del diagrama.

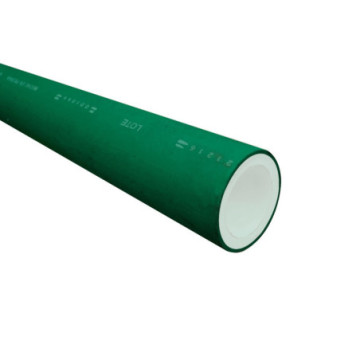

Tuboplus Clase 16 50mmx4m 200228
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
01009910025
Artículo necesario para instalar la línea de llenado. Calcular.

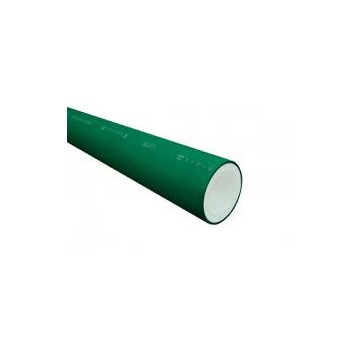

Tuboplus Clase 16 32mmx4m 200226
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
01009910015
Artículo necesario para instalar la línea de llenado. Calcular.
Tuboplus Clase 16 25mmx4m 200225
- La Línea Tuboplus Hidráulico (PP-R) está fabricada con la más alta tecnología y calidad (polímero random exclusivo de PP-R TPSAC 100 exclusivo de Tuboplus Hidráulico (PP-R) en SDR 7.6), lo cual le permite ser resistente, ligera y durable.
- Además de ofrecer las uniones más seguras, ya que fusiona las uniones convirtiéndolas en una sola pieza de gran resistencia, gracias a su avanzad
01009910010
Artículo necesario para instalar la línea de llenado. Calcular.
Nota:
- En la succión de la bomba se coloca una reducción Bushing negra de 32x25mm, junto con un cople cobre R/exterior de 25.
- De igual manera en la salida de la bomba se colocará una reduccion Bushing negra 25x19mm, junto con un conector macho de 25x3/4 200054 Tplus.
- Estas medidas van a variar según el caballaje de la bomba.
Material de CPVC
Check Pichancha Valmex 38mm Con Rejilla en Acero Inoxidable 20.105
Verificar existencia. Presione para más información.
- Cuerpo de latón forjado.
- Rejilla de acero inoxidable.
- Obturador de latón.
03109950035
Corresponde al #1 del diagrama.
Adaptador Macho de Cpvc Con Inserto Metálico Futura 38mm 26-f8136ib-015 Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02100415025
Corresponde al #2 del diagrama.
Reducción Bushing Futura 38x25mm 26-f8137-211 Azul
- Ideal para instalaciones hidráulicas, material resistente a la alta presión del agua, fácil de instalar.
- Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
- Resistente a los rayos UV del sol, gracias a su pigmentación azul.
- Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02550410045
Corresponde al #3 del diagrama.
Adaptador Macho de Cpvc Futura 25mm Con Inserto Metálico 26-f8136ib-010 Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02100415015
Corresponde al #4 del diagrama.
Adaptador Hembra de Cpvc Con Inserto Metálico Futura 25mm Con Inserto Metálico 26-f8135ib-010 Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02100411015
Corresponde al #4 del diagrama. Artículo necesario para instalar el adaptador macho.
Codo de 90ordm de Cpvc Durman 25 mm Beige O Azul
- Material: CPVC.
- Se puede utilizar para agua caliente y fría.
- Resistencia a altas temperaturas de hasta 82º C y presión de hasta 9 Kg.
02300410015
Corresponde al #5 del diagrama.
Tuerca Unión de Cpvc Futura de 25 mm Azul
- Para agua fría y caliente.
- Utilizada para unir tubos de CPVC.
02750410015
Corresponde al #6 del diagrama.
Tuerca Unión de Cpvc Futura de 19 mm Azul
- Para agua fría y caliente.
- Utilizada para unir tubos de CPVC.
02750410010
Corresponde al #7 del diagrama.
Yee Galvanizada Mueller de 19
- Yee rígida para instalaciones hidráulicas, gas y refrigeración.
- Alta resistencia a los esfuerzos de expansión, contracción y choque de la tuberia.
- Tolerancia para espesor de metal.
- Tolerancias de centro a extremo.
- Galvanizado.
02850905030
Corresponde al #8 del diagrama.
Tapón Macho Cifunsa Galvanizado 19mm Gris
- La estructura roscable permite ajustarlo a presión para proteger las entradas de la tubería.
- Impide fugas de agua en tuberías.
- Para instalaciones hidráulicas domésticas o comerciales.
- Resistente a la presión, su diseño es adecuado para instalarlo de manera rápida y sencilla, previniendo goteras y filtraciones.
02600905130
Corresponde al #9 del diagrama.
Retención Columpio Urrea 85n.19 Bronce
- Servicio W.O.G.
- Retención tipo columpio.
- Cierre de buna-N bronce.
- Extremos roscables (NPT).
03450106030
Corresponde al #10 del diagrama.
Válvula de Compuerta Roscable Urrea Fig. 83 de 19 Bronce
- Servicio W.O.G.
- Cabeza roscada.
- Vástago no ascendente.
- Cuña sólida.
- Cierre de bronce a bronce.
- Extremos roscables.
03500108300
Corresponde al #11 del diagrama.
Adaptador Macho de Cpvc Futura 19mm Con Inserto Metálico F8136ib-007 Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02100415010
Corresponde al #8 #10 y #11 del diagrama. Artículo necesario para instalar la línea de llenado.
Codo 45 Durman Cpvc 19 mm Azul
- Material: CPVC.
- Se puede utilizar para agua caliente y fría.
- Resistencia ala temoperatura y presión hasta 9 Kg a 82°C.
- Aguanta hasta 70 grados de temperatura pero no continuo.
02300425010
Corresponde al #12 del diagrama.
Reducción Bushing Futura 25x19mm 26-f8137-131 Azul
- Ideal para instalaciones hidráulicas, material resistente a la alta presión del agua, fácil de instalar.
- Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
- Resistente a los rayos UV del sol, gracias a su pigmentación azul.
- Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
02550410015
Corresponde al #13 del diagrama.
Tubo Cpvc Fgg 38mm 6.10m Rd-13.5 09-1506-ret Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
01000415031
Artículo necesario para instalar la línea de llenado. Calcular.
Tubo Cpvc Fgg 25mm 6.10m Rd-13.5 09-1006-ret Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
01000415016
Artículo necesario para instalar la línea de llenado. Calcular.
Tubo Cpvc Fgg 19mm 6.10m Rd-13.5 09-0706-ret Azul
Sirve para unir otra tubería, ideal para instalaciones en viviendas, oficinas etc.
Resistente a los rayos UV del sol, gracias a su pigmentación azul.
Tiene una alta capacidad para aguantar las variaciones de presión y temperatura.
01000415011
Artículo necesario para instalar la línea de llenado. Calcular.
Nota:
- En la succión de la bomba se coloca una reducción Bushing negra de 32x25mm, junto con un adaptador macho CPVC azul 25mm.
- De igual manera en la salida de la bomba se colocará una reducción Bushing negra 25x19mm, junto con un adaptador macho CPVC azul 19mm.
- Estas medidas van a variar según el caballaje de la bomba.
