Instalación de Línea de Bombeo

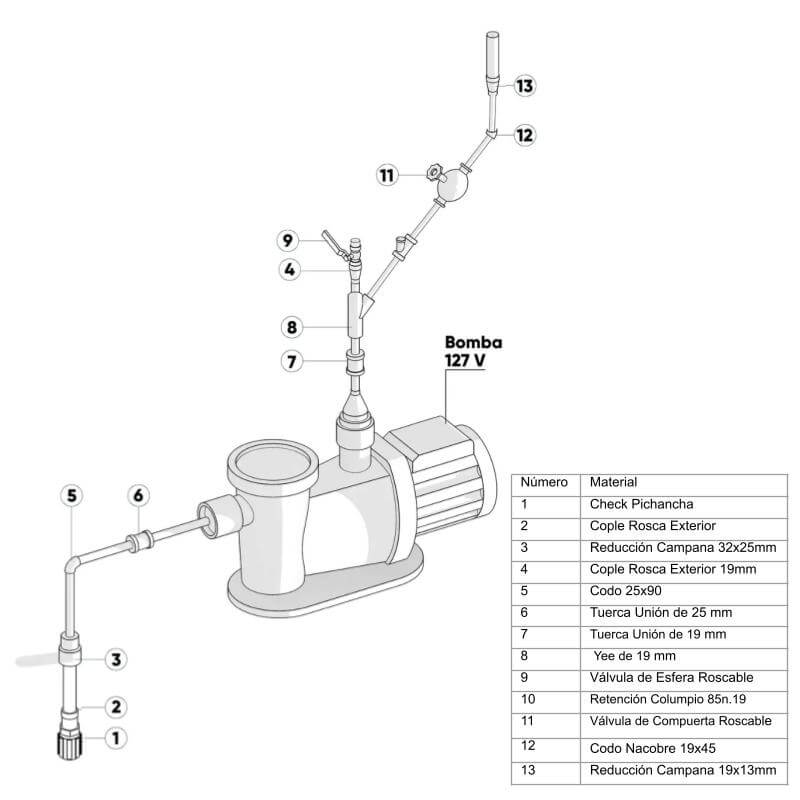

Lista de materiales sugerida para la instalación de una Línea de Bombeo

Material de Cobre

	Check Pichancha Rejilla Inoxidable Valmex 38 20.105 Bronce - SKU: 03109950035 Corresponde al #1 del diagrama.	-+

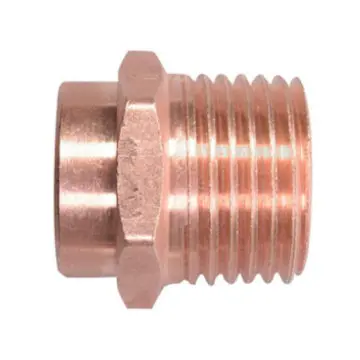

	Cople Con Rosca Exterior Nacobre 38 Cobre - SKU: 02356903082 Corresponde al #2 del diagrama.	-+

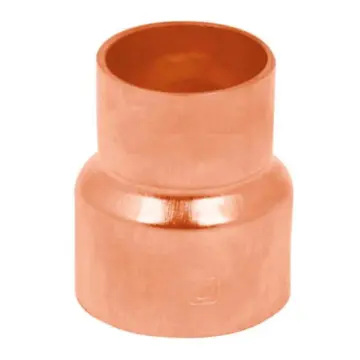

	Cople Reducción Campana Nacobre 38x25 Cobre - SKU: 02556903320 Corresponde al #3 del diagrama.	-+
	Cople Con Rosca Exterior Nacobre 25 Cobre - SKU: 02356903080 Corresponde al #4 del diagrama.	-+
	Codo Rosca Interio Nacobre de 25 Cobre - SKU: 02306903140 Corresponde al #5 del diagrama.	-+
	Tuerca Union Cobre de 25 - SKU: 02756903040 Corresponde al #6 del diagrama.	-+
	Tuerca Union Cobre de 19 - SKU: 02756903030 Corresponde al #7 del diagrama.	-+

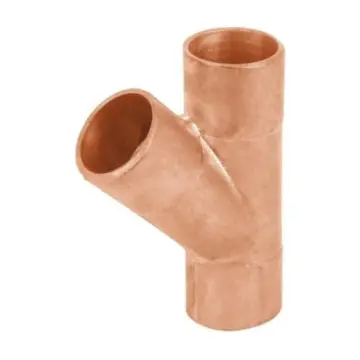

	Yee Cobre de 25 - SKU: 02856903030 Corresponde al #8 del diagrama.	-+
	Tapon Capa Cobre de 19 - SKU: 02606903030 Corresponde al #9 del diagrama.	-+
	Válvula de Retención Urrea 85n.19 de Columpio 3/4quot Bronce - SKU: 03450106030 Corresponde al #10 del diagrama.	-+

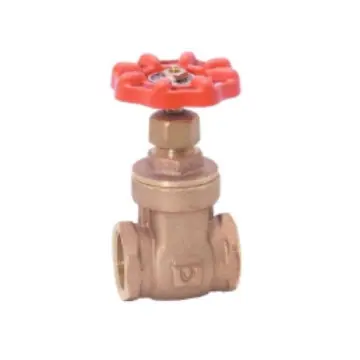

	Válvula de Compuerta Roscable Urrea Fig. 83 de 19 Bronce - SKU: 03500108300 Corresponde al #11 del diagrama.	-+
	Cople Con Rosca Exterior Nacobre 19 Cobre - SKU: 02356903070 Corresponde al #10 y #11 del diagrama. Artículo necesario para instalar la línea de llenado.	-+
	Codo Nacobre 19x45 de Cobre - SKU: 02306903030 Corresponde al #12 del diagrama.	-+
	Reduccion Camp. Cobre 25x19 - SKU: 02556903270 Corresponde al #13 del diagrama.	-+
	Tubo de Cobre Nacobre Para Agua (m) de 38 Mm. - SKU: 01000601060 Artículo necesario para instalar la línea de llenado. Calcular.	-+
	Tubo de Cobre Nacobre Para Agua (m) de 25 Mm. - SKU: 01000601040 Artículo necesario para instalar la línea de llenado. Calcular.	-+
	Tubo de Cobre Nacobre Para Agua (m) de 19 Mm. - SKU: 01000601030 Artículo necesario para instalar la línea de llenado. Calcular.	-+

Nota: En la succión de la bomba se coloca una reducción Bushing negra de 32x25mm, junto con un cople cobre R/exterior de 25. De igual manera en la salida de la bomba se colocará una reduccion Bushing negra 25x19mm, junto con un cople cobre R/exterior de 19. Estas medidas van a variar según el caballaje de la bomba.

Material de Tuboplus

	Check Pichancha Rejilla Inoxidable Valmex 38 20.105 Bronce - SKU: 03109950035 Corresponde al #1 del diagrama.	-+
	Conector Macho Tuboplus 50x1 1/2quot - SKU: 02339925025 Corresponde al #2 del diagrama.	-+
	Reduccion 50x32mm 200145 Tplus - SKU: 02559910025 Corresponde al #3 del diagrama.	-+
	Conector Macho Tuboplus 32x1quot - SKU: 02339925016 Corresponde al #4 del diagrama.	-+
	Codo 90 R/int 32x1 200025 Tplus - SKU: 02309930017 Corresponde al #5 del diagrama.	-+
	Tuerca Union 32x32mm 200234 Tplus - SKU: 02759910015 Corresponde al #6 del diagrama.	-+
	Tuerca Union 25x25mm 200233 Tplus - SKU: 02759910010 Corresponde al #7 del diagrama.	-+
	Yee Galvanizada de 19 - SKU: 02850905030 Corresponde al #8 del diagrama.	-+
	Tapon Macho Galvanizado de 19 - SKU: 02600905130 Corresponde al #9 del diagrama.	-+
	Válvula de Retención Urrea 85n.19 de Columpio 3/4quot Bronce - SKU: 03450106030 Corresponde al #10 del diagrama.	-+
	Válvula de Compuerta Roscable Urrea Fig. 83 de 19 Bronce - SKU: 03500108300 Corresponde al #11 del diagrama.	-+

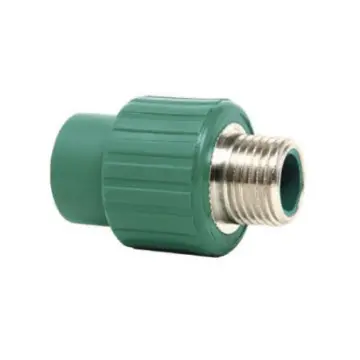

	Conector Macho de 25x3/4 Tuboplus 200054 Verde - SKU: 02339925012 Corresponde al #8 #10 y #11 del diagrama. Artículo necesario para instalar la línea de llenado.	-+
	Codo Tuboplus de 25x45 200006 - SKU: 02309910010 Corresponde al #12 del diagrama.	-+
	Reduccion 32x25mm 200142 Tplus - SKU: 02559910016 Corresponde al #13 del diagrama.	-+
	Tuboplus Clase 16 50mmx4m 200228 - SKU: 01009910025 Artículo necesario para instalar la línea de llenado. Calcular.	-+
	Tuboplus Clase 16 32mmx4m 200226 - SKU: 01009910015 Artículo necesario para instalar la línea de llenado. Calcular.	-+
	Tuboplus Clase 16 25mmx4m 200225 - SKU: 01009910010 Artículo necesario para instalar la línea de llenado. Calcular.	-+

Nota: En la succión de la bomba se coloca una reducción Bushing negra de 32x25mm, junto con un conector macho de 32x1 200055 Tplus. De igual manera en la salida de la bomba se colocará una reduccion Bushing negra 25x19mm, junto con un conector macho de 25x3/4 200054 Tplus.Estas medidas van a variar según el caballaje de la bomba.

Material de CPVC

	Check Pichancha Rejilla Inoxidable Valmex 38 20.105 Bronce - SKU: 03109950035 Corresponde al #1 del diagrama.	-+
	Adaptador Macho Cpvc C/ins Met 38mm Azul 26-f8136ib-015 - SKU: 02100415025 Corresponde al #2 del diagrama.	-+
	Reducción Bushing Cpvc Durman 38x25mm Blanco. - SKU: 02550410045 Corresponde al #3 del diagrama.	-+
	Adaptador Macho de Cpvc Durman 25 Con Inserto Metálico Beige - SKU: 02100415015 Corresponde al #4 del diagrama.	-+
	Adaptador Hembra Cpvc Durman de 25 MM Inserto de Metal Beige - SKU: 02100411015 Corresponde al #4 del diagrama. Artículo necesario para instalar el adaptador macho.	-+
	Codo de 90ordm de Cpvc Durman 25 mm Beige O Azul - SKU: 02300410015 Corresponde al #5 del diagrama.	-+
	Tuerca Union Cpvc 25mm Azul 26-f8197-010 - SKU: 02750410015 Corresponde al #6 del diagrama.	-+
	Tuerca Union Cpvc 19mm Azul 26-f8197-007 - SKU: 02750410010 Corresponde al #7 del diagrama.	-+
	Yee Galvanizada de 19 - SKU: 02850905030 Corresponde al #8 del diagrama.	-+
	Tapon Macho Galvanizado de 19 - SKU: 02600905130 Corresponde al #9 del diagrama.	-+
	Válvula de Retención Urrea 85n.19 de Columpio 3/4quot Bronce - SKU: 03450106030 Corresponde al #10 del diagrama.	-+
	Válvula de Compuerta Roscable Urrea Fig. 83 de 19 Bronce - SKU: 03500108300 Corresponde al #11 del diagrama.	-+
	Adaptador Macho de Cpvc Durman 19 Con Inserto Metálico Beige - SKU: 02100415010 Corresponde al #8 #10 y #11 del diagrama. Artículo necesario para instalar la línea de llenado.	-+
	Codo 45 Durman Cpvc 19 Beige O Azul - SKU: 02300425010 Corresponde al #12 del diagrama.	-+
	Reduccion Bushing Cpvc 25x19mm Azul 26-f8137-131 - SKU: 02550410015 Corresponde al #13 del diagrama.	-+
	Tubo Cpvc Fgg 38mmx6.10m Rd-13.5 Azul 09-1506-ret - SKU: 01000415031 Artículo necesario para instalar la línea de llenado. Calcular.	-+
	Tubo Cpvc Fgg 25mmx6.10m Rd-13.5 Azul 09-1006-ret - SKU: 01000415016 Artículo necesario para instalar la línea de llenado. Calcular.	-+
	Tubo Cpvc Fgg 19mmx6.10m Rd-13.5 Azul 09-0706-ret - SKU: 01000415011 Artículo necesario para instalar la línea de llenado. Calcular.	-+

Nota: En la succión de la bomba se coloca una reducción Bushing negra de 32x25mm, junto con un adaptador macho CPVC azul 25mm. De igual manera en la salida de la bomba se colocará una reduccion Bushing negra 25x19mm, junto con un adaptador macho CPVC azul 19mm.Estas medidas van a variar según el caballaje de la bomba.
